Gdzie umieścić szynę wyrównawczą?

Szyna wyrównawcza to kluczowy element instalacji elektrycznej, który pełni funkcję ochronną i zapewnia bezpieczeństwo użytkowników budynku. Jej zadaniem jest wyrównanie potencjałów między różnymi częściami przewodzącymi – zarówno elementami instalacji elektrycznej, jak i metalowymi elementami konstrukcyjnymi obiektu. Prawidłowe umiejscowienie szyny decyduje o skuteczności całego systemu ochrony przeciwporażeniowej.

W artykule przyjrzymy się, gdzie powinna zostać zainstalowana szyna wyrównawcza, jakie są wymagania normatywne oraz jakie błędy najczęściej popełniają instalatorzy.

Rola i znaczenie szyny wyrównawczej

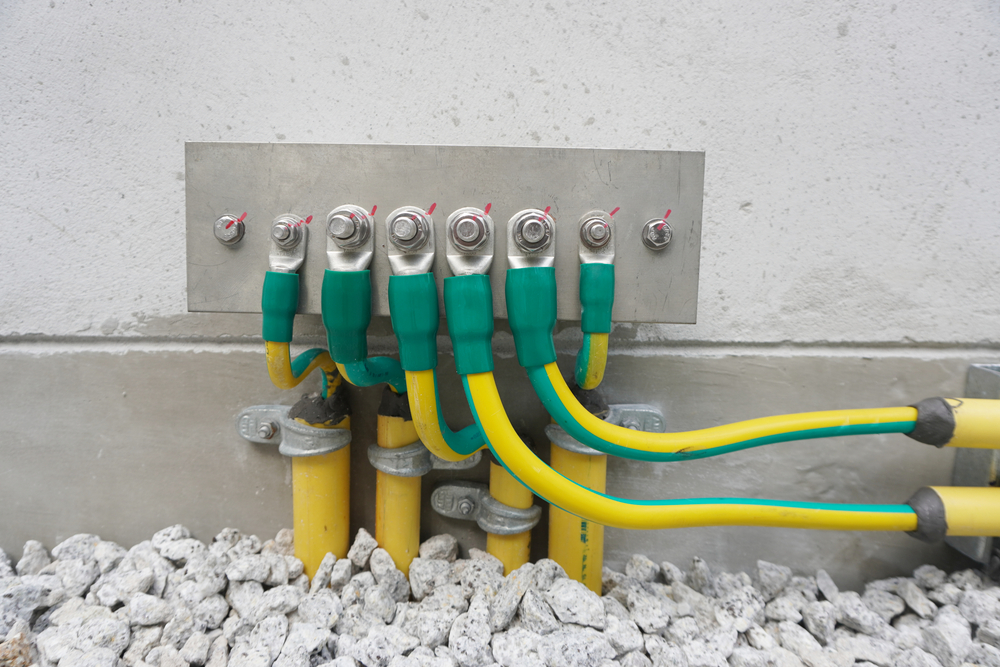

Szyna wyrównawcza, nazywana również główną szyną uziemiającą (GSU), zbiera przewody ochronne i wyrównawcze z całego obiektu. Do niej przyłączane są m.in.:

• przewody ochronne PE,

• przewody uziemiające,

• metalowe elementy konstrukcji budynku,

• instalacje rurowe (woda, gaz, centralne ogrzewanie),

• dodatkowe szyny wyrównawcze w innych częściach obiektu.


Dzięki temu wszystkie elementy przewodzące posiadają wspólny potencjał, co eliminuje ryzyko porażenia prądem przy uszkodzeniach izolacji lub przepięciach.

Podstawowe zasady lokalizacji

Umiejscowienie szyny wyrównawczej nie jest przypadkowe. Powinna być ona:

1. Zlokalizowana jak najbliżej miejsca wprowadzenia instalacji do budynku – chodzi przede wszystkim o przyłącza wodne, gazowe czy telekomunikacyjne.

2. Dobrze dostępna do kontroli i serwisu – nie może być ukryta w ścianach bez rewizji ani zalana betonem.

3. Połączona z uziomem budynku możliwie najkrótszą drogą – zbyt długie przewody zwiększają impedancję i zmniejszają skuteczność ochrony.

4. Ochroniona przed uszkodzeniami mechanicznymi i korozją – miejsce instalacji powinno być suche i trwałe.


Typowe miejsca montażu

1. Kotłownie i pomieszczenia techniczne

W budynkach jednorodzinnych szyna wyrównawcza często znajduje się w kotłowni lub innym pomieszczeniu technicznym. Tam zbiega się większość instalacji rurowych i łatwo wykonać połączenia wyrównawcze.

2. Główne rozdzielnice elektryczne

W budynkach wielorodzinnych i obiektach przemysłowych szyna wyrównawcza zazwyczaj montowana jest przy głównej rozdzielnicy elektrycznej. To rozwiązanie ułatwia prowadzenie przewodów ochronnych i kontrolę połączeń.

3. Strefy wejściowe instalacji

W niektórych projektach szynę instaluje się bezpośrednio w pobliżu miejsca wejścia instalacji gazowej i wodnej, co skraca odcinki przewodów wyrównawczych.

Wymagania normatywne

Normy PN-HD 60364 oraz przepisy budowlane jasno określają, że szyna wyrównawcza powinna:

• umożliwiać podłączenie wszystkich przewodzących elementów instalacji,

• posiadać odpowiednią liczbę i przekrój zacisków,

• być oznaczona i zabezpieczona przed przypadkowym odłączeniem przewodów,

• znajdować się w miejscu dostępnym dla służb technicznych.


Dodatkowo przekrój przewodu łączącego szynę wyrównawczą z uziomem nie może być mniejszy niż:

• 6 mm² Cu dla instalacji domowych,

• 10 mm² Cu lub 16 mm² Al w większych obiektach.


Szyny wyrównawcze lokalne

Poza główną szyną wyrównawczą stosuje się również szyny dodatkowe, montowane np. w łazienkach czy pomieszczeniach z dużą ilością urządzeń elektrycznych. Ich celem jest wyrównanie potencjałów w obrębie danej strefy. Przykładowo, w łazience szyna łączy przewody ochronne gniazd elektrycznych z metalowymi rurami wody i ogrzewania.

Najczęstsze błędy przy montażu

1. Ukrycie szyny w ścianie bez rewizji – utrudnia kontrolę i serwis.

2. Zbyt duża odległość od uziomu – powoduje spadek skuteczności ochrony.

3. Brak połączeń z wszystkimi instalacjami metalowymi – np. pominięcie rur gazowych.

4. Nieprawidłowe oznakowanie – szyna powinna być wyraźnie opisana i zabezpieczona.

5. Stosowanie przewodów o zbyt małym przekroju – może to prowadzić do przegrzania w przypadku prądów zwarciowych.

Szyna wyrównawcza jest podstawowym elementem systemu ochrony przeciwporażeniowej w każdym budynku. Jej właściwe umiejscowienie, zgodne z normami i zasadami dobrej praktyki instalacyjnej, decyduje o bezpieczeństwie mieszkańców i trwałości instalacji. Najlepiej montować ją w pobliżu głównej rozdzielnicy lub w pomieszczeniu technicznym, w miejscu łatwo dostępnym i suchym.

Prawidłowo zaprojektowane i wykonane połączenia wyrównawcze minimalizują ryzyko porażenia prądem i uszkodzenia urządzeń, dlatego warto poświęcić szczególną uwagę na to, gdzie znajduje się szyna wyrównawcza i jak została przyłączona do instalacji.
